    3Dプリンター出力 フィギュア原型パーツ仕上げ

    DMM.makeで頼むとサポート材は一応除去されて届くのですが

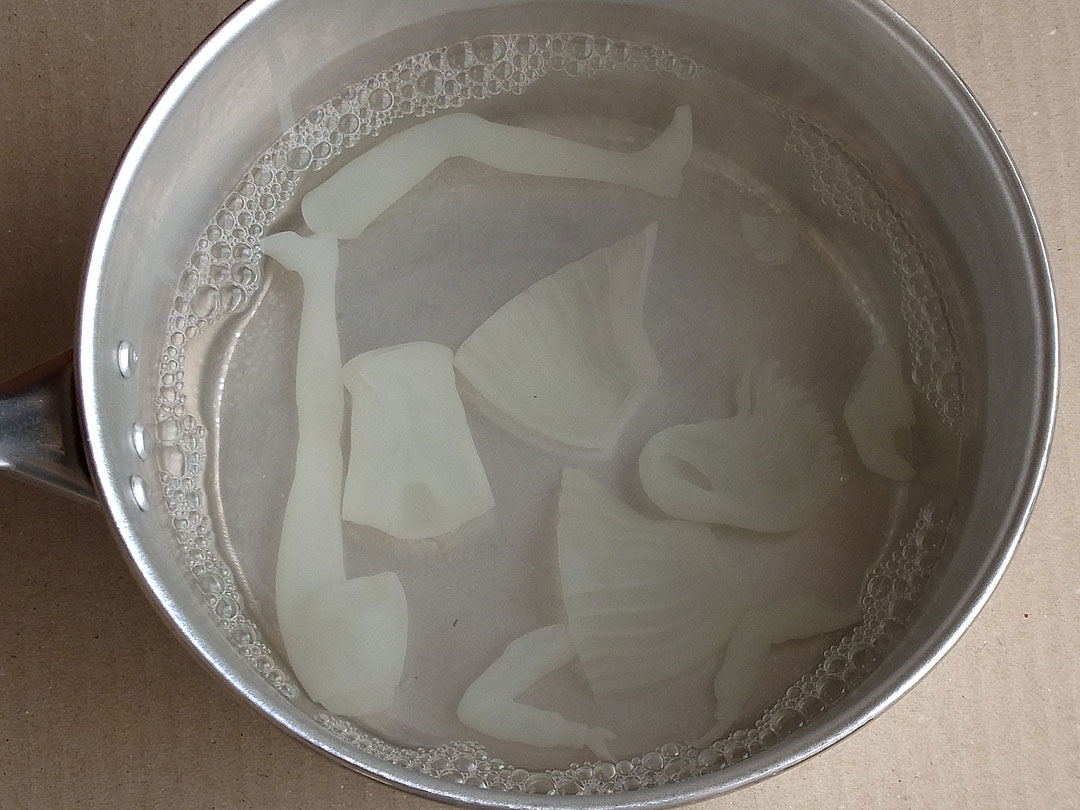

    まだ少し残っているので、中性洗剤を少量入れたお湯につけ、ワックス状のサポート材を溶かし洗浄します。

    お湯は煮こむ必要はありません。ワックスが溶け出す温度でOKです。(70℃〜)
    アクリルは煮たくらいでは溶けたりはしませんが、薄いパーツなどは煮ると熱で変形する怖れがあります。
    お湯で洗浄するとワックス成分が溶けて水面に浮いてきます。
    水の中からパーツを取り出すとせっかく洗浄したのに水面に浮かんだワックスが付いてしまうので、そのまま冷まして水を捨てます。
    細かいパーツなどは排水口に流さないよう水を一旦別容器に流して捨てるとかして注意しましょう。

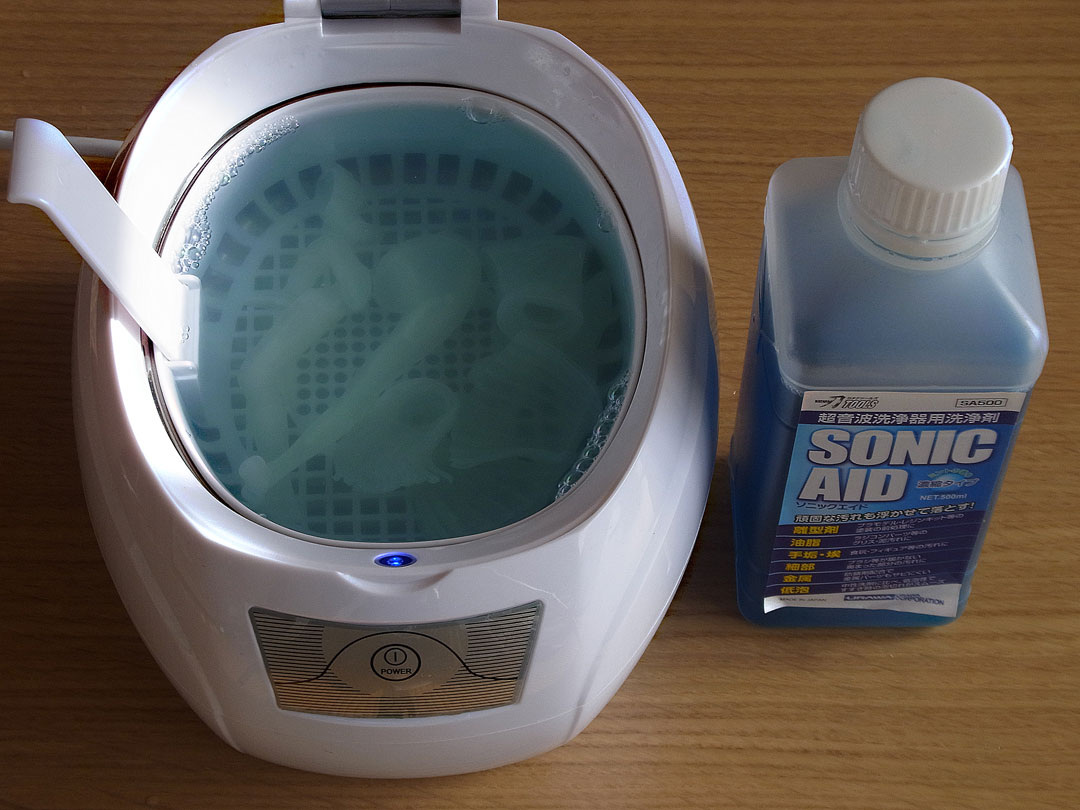

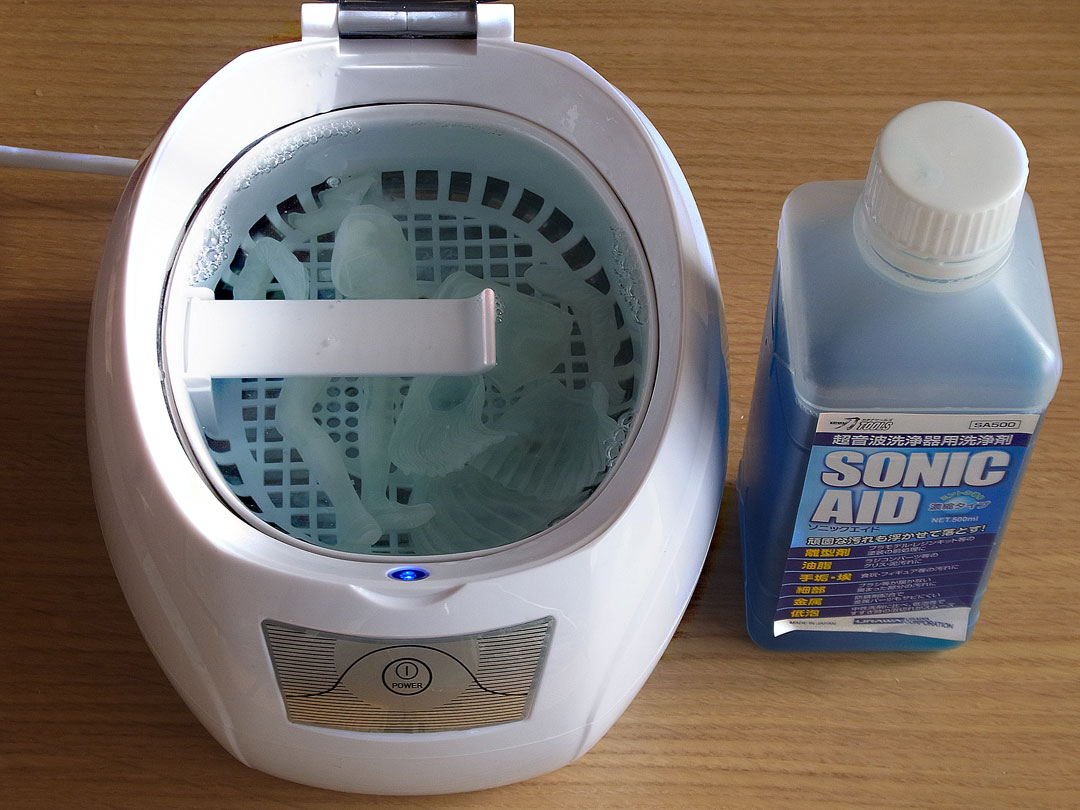

    さらにそのあと超音波洗浄器に専用の洗剤を薄めて洗浄します。

    中性洗剤湯で洗ったにもかかわらず、どんどん液が汚れで濁ってきます。

    それでもまだサポート材が残ってる場合はその部分だけ模型用薄め液を筆につけて洗います。

    その後水ですすぎ、自然乾燥します。

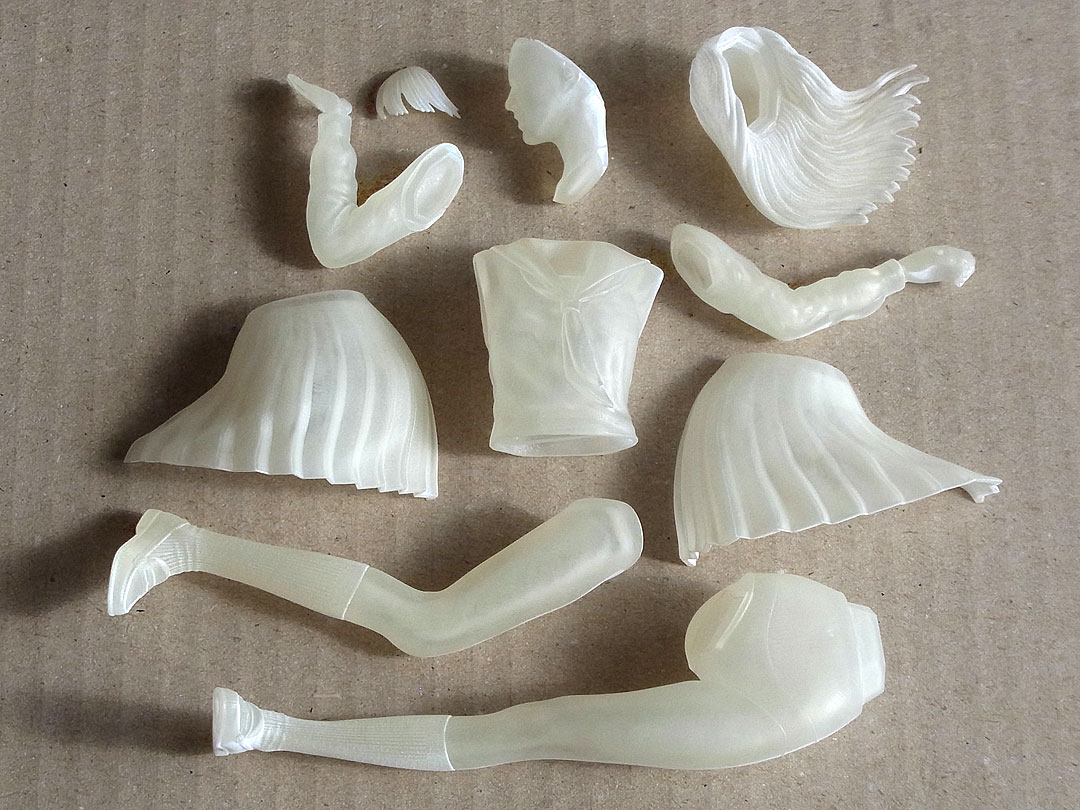

    サポート材が付いていた下側は白くざらついているのがわかります。

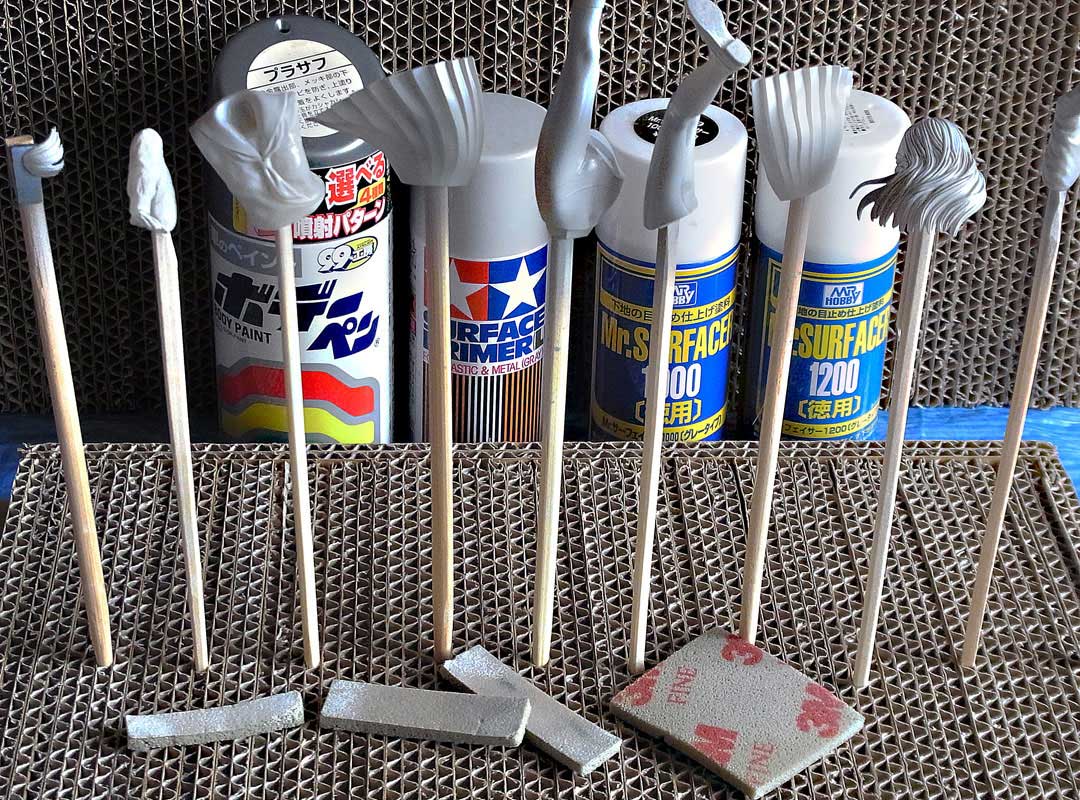

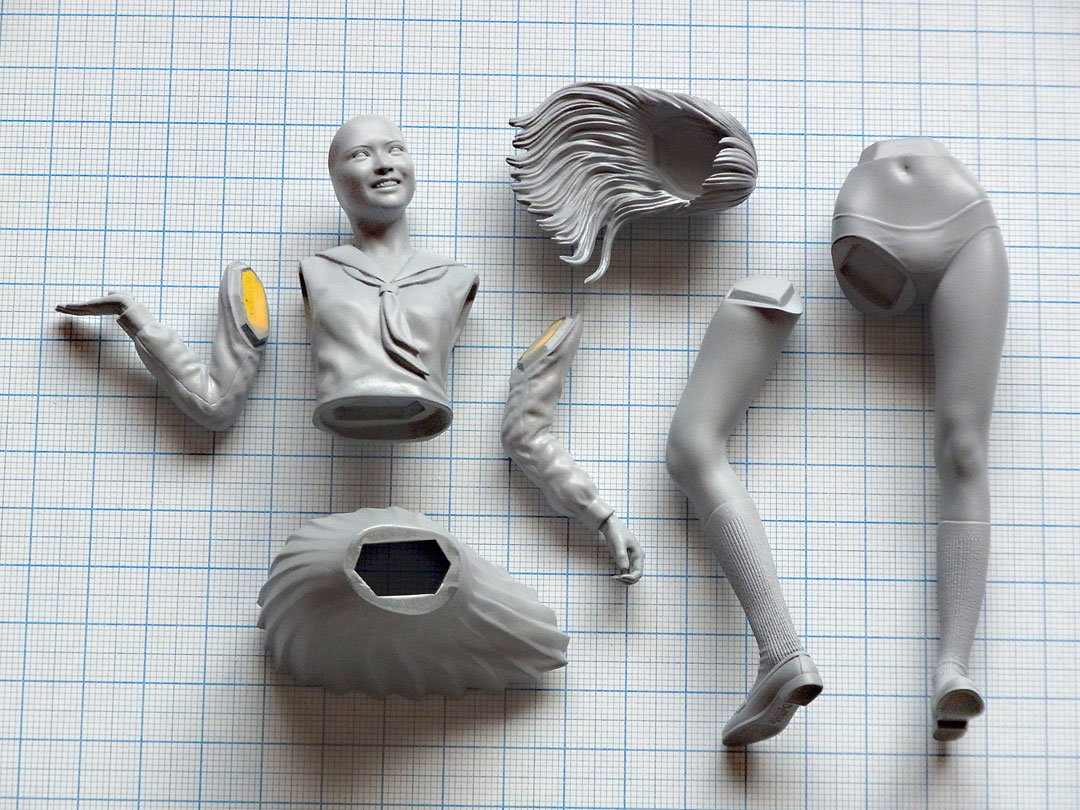

    乾いたらサーフェーサーを吹きます。
    初めに1000番くらいの細かいサーフェーサーを吹いて様子を見て、積層痕が荒く目立つパーツには500番くらいのサーフェーサーを吹きます。
    サーフェーサーは一度に吹くとだれるので少しづつ吹いて乾かします。サーフェーサーは白より灰色のほうが凸凹が確認し易いです。

    乾燥後、サンドペーパーやスポンジやすりで磨いて段差を消します。あまりやりすぎるとディテールまで消えてしまうので注意します。
    再び細かめのサーフェーサーを吹き、まだ段差が目立つようならサンドペーパーがけをくりかえします。


    中空なので中にパテを詰め穴を塞ぎます。

    頭と胴とか一体化しても問題無さそうなパーツは、可能な限り接着してパーツ数を減らしました。
    合いが悪かったり隙間ができるようなときは削ったりして修正します。


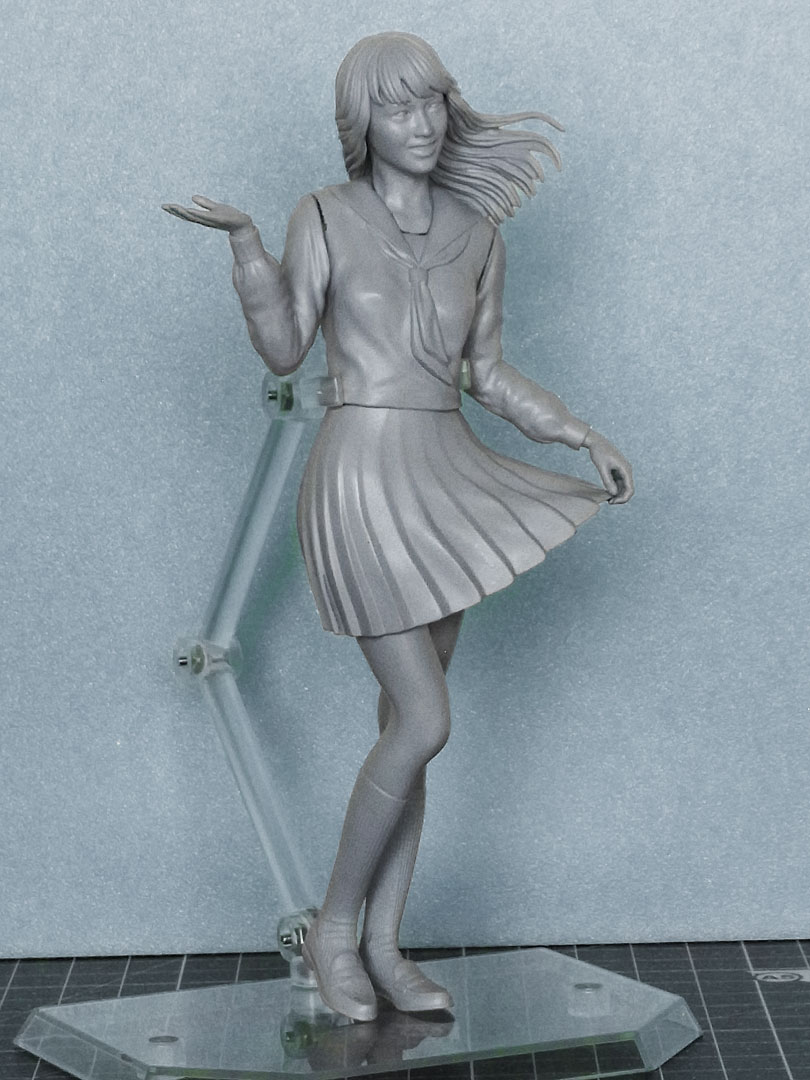

    原型ができたら複製作業に入るのですが、今回は複製代行業者に依頼しました。

    JUGEMテーマ:趣味

    JUGEMテーマ:アート・デザイン

    0

      at 09:10, しまざっきょー@ghostman, デジタル原型フィギュア 3Dプリント 立体出力

      comments(0), -, pookmark

      3Dプリンター用 パーツ配置・ポリゴンリダクション・netFabb Basic・stlチェック

      フィギュアの身長と同じサイズのものさしを作ります。

      設定身長155cmで1/10サイズなので155mmとなります。

      パーツ分割が出来たらそれぞれのパーツをトランスポーズ等で移動して
      3Dプリント用にレイアウトします。

      裏面はサポート材が付いてざらざらになるので、綺麗にしたい面は表を向くように配置します。
      3Dプリンターではどうしても地図の等高線のような積層痕が出てしまいます。
      さらに綺麗にしたい顔面は積層痕のことを考慮して斜めになるよう配置しました。

      ものさしとぴったり同じサイズに収まるように配置すると、ものさしを取り去っても外形サイズが155mmとなります。
      ものさしからはみ出ないように少し内側に配置するのがコツです。
      微調整はこの後netFabb Basicで数値入力して移動して行います。

      このままではポリゴン数が多すぎるので
      デシメーションマスターでポリゴンリダクションしてデータサイズを小さくします。

      DMM.makeでは1ファイル10パーツ以内で100mbまでなので、1%に設定。(今回は1%でしたが100mb以内に収まるならもっと%を上げたほうが良いです。)

      ものさしサブツールを選択して155mmに設定。

      3Dプリントエクスポーターで各サブツールごとにstlで出力し、




      次に出力したstlファイルをnetFabb Basicで検診

      エラーが出たパーツはAutomatic Repairで修復しエクスポートします。

      ほとんどのエラーはAutomatic Repairで直ります。

      修復されたstlファイルを保存します。

      各パーツのエラーが修復されたら全てのパーツを読み込みます。

      全てのパーツがものさしの長さ内に収まるようレイアウトされています。
      ものさしを取り去りY軸の長さをメモしておきます。




      今回は上端のパーツをnetFabb Basicで数値入力して移動し

      ぴったり155mmとなるよう設定しました。

      このままでは1パーツで1ファイルなので
      エクスポートした全stlファイルをZBrushにインポートし

      各サブツールを1つのファイルにまとめて出力します。

      3Dプリントエクスポーターで
      先ほどnetFabb Basicでメモした値
      今回はY=155mmに設定しstlファイルをエクスポートします。

      再びnetFabb Basicへ

      スカートは説明省略しますが、前後に分割してしまいました。

      3Dプリンター出力サービスにzipファイルを送信して見積もりをとります。
      素材毎に価格が異なるので、適切な素材を選択して注文します。
